سنسور زیرکابینی ‌BPP , BPP-CB

معرفی

سنسور BPP و BPP-CB مخصوص نصب و راه اندازی زیر شاستی موتور می باشد، ظرفیت این سنسور 3000 کیلو گرم (ظرفیت کابین + وزن کابین) می باشد که توسط یک کابل 5 متری به دستگاه کنترلی VK  یا RCU متصل می شود. برای سنجش وزن با دقت بالا باید از دو سنسور زیر شاستی موتور استفاده شود، در واقع دو سنسور با ظرفیت دو برابر یعنی 6000 کیلو گرم کار می کند.

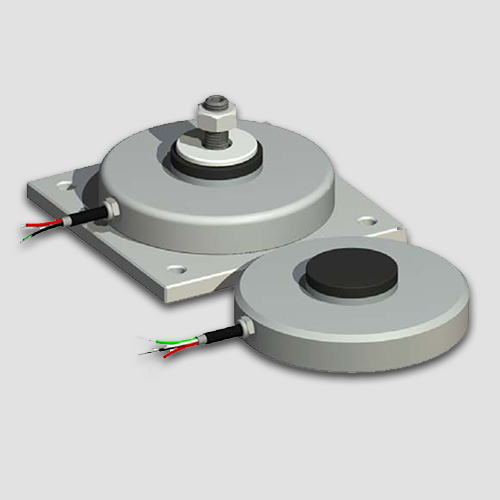

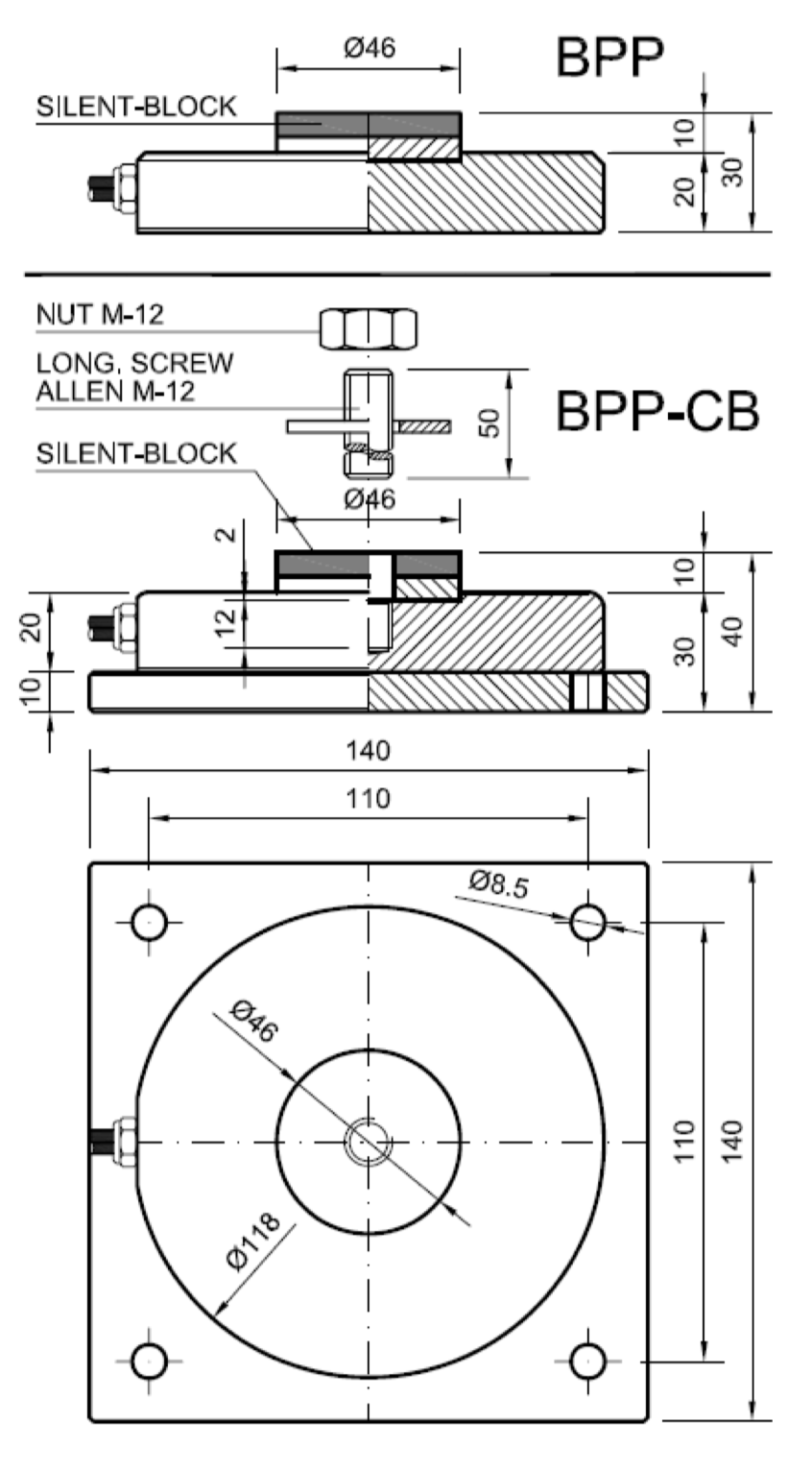

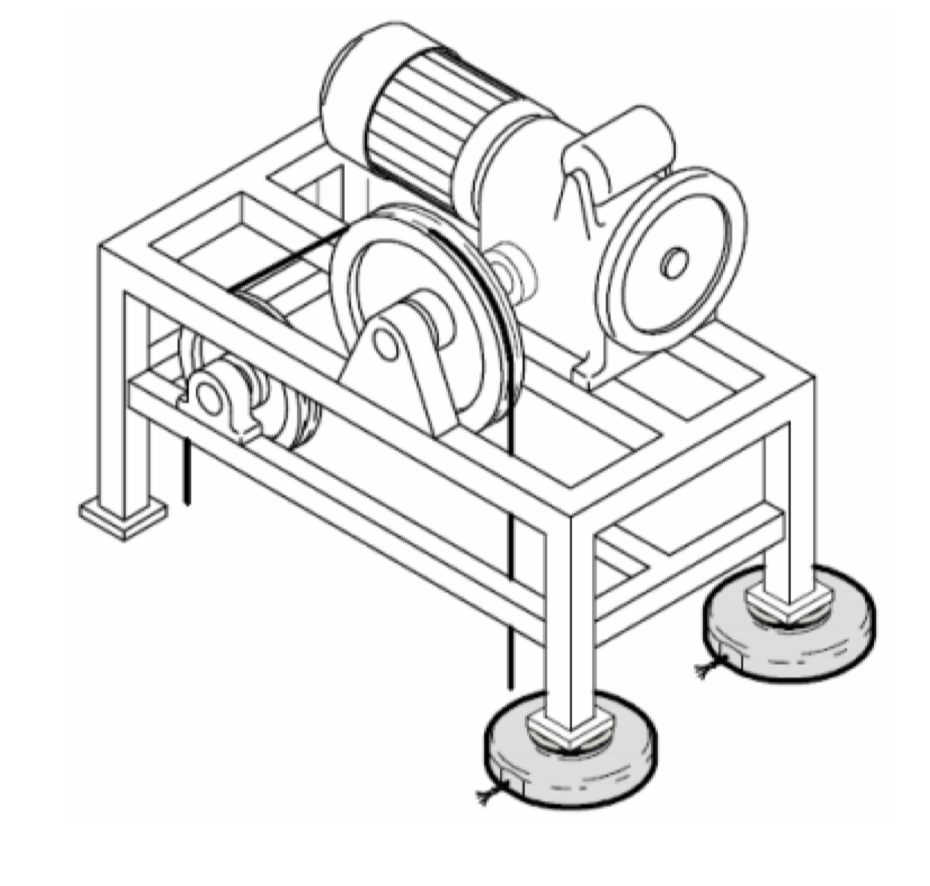

نحوه کار این سنسور به این صورت است که دو سنسور زیر شاسی موتور در طرف سیم بکسل های کابین ، به جای لاستیک های ضربه گیر شاستی نصب شده و فشار وارده از طرف شاستی موتور را سنجیده و با وزن معرفی شده در هنگام تنظیم مقایسه و وزن داخل کابین را اندازه گیری می کند. فرق مدل CB در طراحی این سنسور بوده است، همانطور که در شکل می بینید BPP-CB قابلیت پیچ شدن به شاستی موتور را دارد و بدلیل پلیت طراحی شده زیر سنسور از انتقال ارتعاشات جلوگیری شده و نصب سنسور را آسان تر کرده است. توصیه می شود از این سنسور در پروژه هایی با ظرفیت و توقف بالا که امکان استفاده از سنسور زیر کابینی نمی باشد استفاده شود.

ویژگی ها

• ساخت شرکت دیناسل اسپانیا

• دارای استاندارد اتحادیه اروپا

• دارای 1 سال گارانتی

• 5 سال خدمات پس از فروش

• خدمات و پشتیبانی 24 ساعته

• اندازه گیری وزن و محدودیت در بار گذاری

• سنسور زیر شاستی موتور و دستگاه کنترلر داخل تابلو نصب می شود

• تنظیم بسیار آسان (کاتالوگ فارسی تنظیم)

• طراحی پیشرفته به منظور جلوگیری از انتقال ارتعاشات مکانیکی

• ورودی نگهدارنده وزن در حین حرکت کابین

• برای رسیدن به دقت مطلوب از دو سنسور استفاده شود

• تا 4 سنسور می تواند به صورت موازی به یک واحد کنترلی متصل شود

• " کالیبره اتوماتیک " بدون نیاز به انجام مرحله (وزن مشخص) برای تنظیم نهایی

مشخصات الکتریکی

• قابل اتصال به دستگاه کنترل  VKو  RCU 205

• مصرف انرژی بسیار پایین دستگاه کنترلی RCU205  (مصرف انرژی 2 W)

• دستگاه کنترلی RCU205 بسیار کم هزینه و بهینه است

• دستگاه کنترل VK دارای 3 رله خروجی و دستگاه کنترل RCU 205 دارای 2 رله خروجی

• قابلیت ارتباط سریال برروی دستگاه  VK (اختیاری)

• دارای 3 چراغ شاخص محدوده وزن برروی دستگاه  VK (اختیاری)

• خروجی نمایشگر کابین برروی دستگاه   VK (اختیاری)

• خروجی آنالوگ برروی دستگاه  VK ( V , 4-20 mA10-0) (اختیاری)

• سیم کشی و تنظیم بسیار آسان (کاتالوگ فارسی تنظیم)

• منبع تغذیه ورودی دستگاه کنترلر RCU 205  (24 V-DC)

• منبع تغذیه ورودی دستگاه کنترلر vk  (115~230  V-AC)

• فرکانس نامی HZ  50-60

• کنتاکت رله ها   V – 3 A250

• ولتاژ ورودی نگهدارنده  24 V ~ 230 V - AC / DC

• کلاس حفاظت دستگاهها  V0  IP-50پلاستیک نسوز

• مشخصات مدل های مختلف دستگاههای کنترلر
